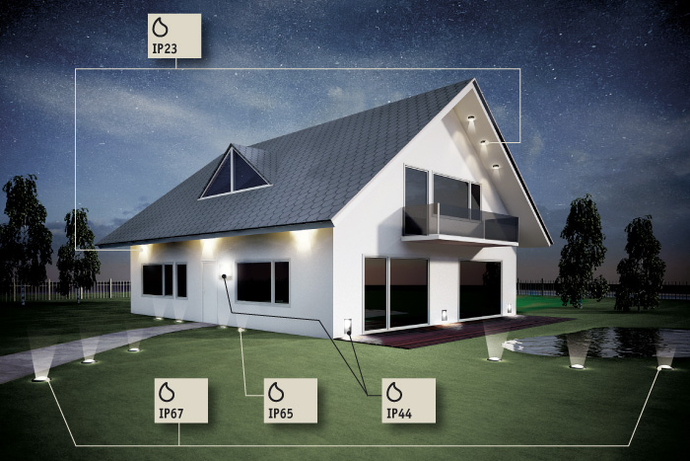

IP防护等级示意图

2015-07-21 09:00:07      点击:

接触电气设备保护和外来物保护等级(第一个数字)

电气设备防水保护等级( 第二个数字)

第一个数字

防护范围

第二个数字

防护范围

名称

说明

名称

说明

0

无防护

-

0

无防护

-

1

防护50mm直径和更大的固体外来体

探测器,球体直径为50mm,不应完全进入

1

水滴防护

垂直落下的水滴不应引起损害

2

防护12.5mm直径和更大的固体外来体

探测器,球体直径为12.5mm,不应完全进入

2

柜体倾斜15度时,防护水滴

柜体向任何一侧倾斜15度角时,垂直落下的水滴不应引起损害

3

防护2.5mm直径和更大的固体外来体

探测器,球体直径为2.5mm,不应完全进入

3

防护溅出的水

以60度角从垂直线两侧溅出的水不应引起损害

4

防护1.0mm直径和更大的固体外来体

探测器,球体直径为1.0mm,不应完全进入

4

防护喷水

从每个方向对准柜体的喷水都不应引起损害

5

防护灰尘

不可能完全阻止灰尘进入,但灰尘进入的数量不会对设备造成伤害

5

防护射水

从每个方向对准柜体的射水都不应引起损害

6

灰尘封闭

柜体内在20毫巴的低压时不应进入灰尘

6

防护强射水

从每个方向对准柜体的强射水都不应引起损害

注:探测器的直径不应穿过柜体的孔

7

防护短时浸水

柜体在标准压力下短时浸入水中时,不应有能引起损害的水量浸入

8

防护长期浸水

可以在特定的条件下浸入水中,不应有能引
